Glossar-Artikel: Sensorwinkel – Siehe Erfassungsbereich

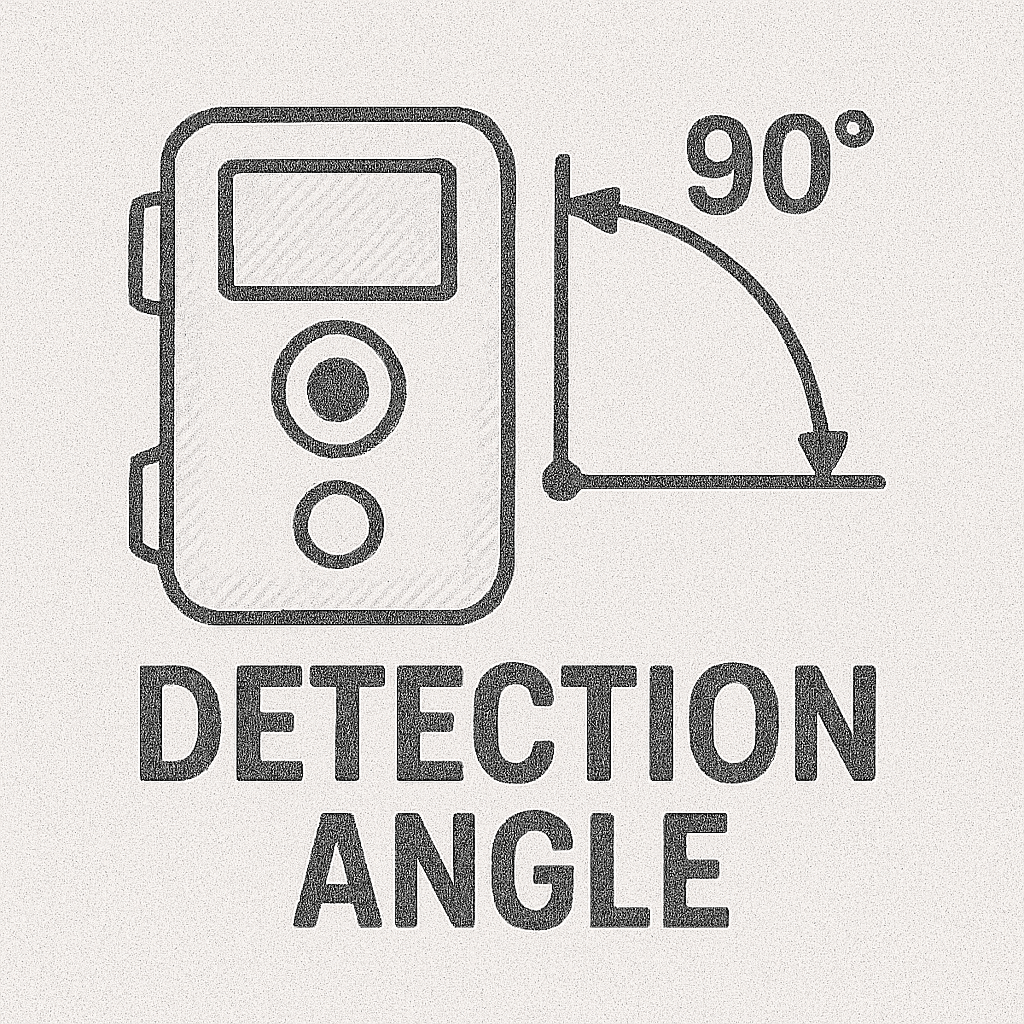

Was ist ein Sensorwinkel?

Der Sensorwinkel, auch bekannt als Erfassungsbereich, bezieht sich auf den Winkelbereich, innerhalb dessen ein Passiver Infrarot-Sensor (PIR) Bewegungen oder Änderungen in der Infrarotstrahlung erkennen kann. Dieser kritische Parameter ist wesentlich in Geräten wie Wildkameras, Sicherheitssystemen und Lichtautomatisierungssystemen.

Der PIR-Sensor basiert auf der Fresnel-Linse und ihrem internen Design, um seinen Erfassungsbereich zu bestimmen. Dieser Winkel kann in zwei Komponenten unterteilt werden:

• Horizontalwinkel: Typischerweise im Bereich von 90° bis 180° für die meisten Anwendungen, einschließlich Wildkameras.
• Vertikalwinkel: Oft enger, zwischen 40° und 60°, kann jedoch je nach der Montagehöhe und dem Zweck des Sensors variieren.

Das Verständnis des Sensorwinkels ermöglicht es Benutzern, den Erfassungsbereich des Sensors effektiv zu optimieren, sei es für die Überwachung von Wildtierpfaden, die Sicherung einer Immobilie oder die Automatisierung von Beleuchtung in Büros.

Wichtige Details:

Wie wird der Sensorwinkel verwendet?

1. Definieren des Erfassungsbereichs

Der Sensorwinkel bestimmt den räumlichen Bereich, den der PIR-Sensor überwachen kann. Dies ist entscheidend für:

• Sicherheitssysteme: Stellt sicher, dass der Sensor Bewegungen in jedem kritischen Bereich erkennt, während irrelevante Bereiche vermieden werden.
• Wildtierüberwachung: Konzentriert sich auf bestimmte Pfade oder Regionen, in denen mit Wildtieraktivität gerechnet wird.
• Lichtautomatisierung: Aktiviert Lichter, wenn Bewegungen innerhalb des definierten Erfassungsbereichs erkannt werden.

Zum Beispiel:

• Ein horizontaler Erfassungsbereich von 120°, gepaart mit einem vertikalen Winkel von 60°, eignet sich hervorragend für wandmontierte Sensoren in einem Wohnzimmer.
• Ein 360° horizontaler Winkel, typisch für deckenmontierte Sensoren, bietet eine umfassende Raumüberwachung.

2. Optimierung der Sensorplatzierung

Die effektive Platzierung von Sensoren basiert auf dem Verständnis des Erfassungsbereichs:

• Horizontalwinkel: Bestimmt, wie weit sich die Sensorüberwachung erstreckt. Die Eckmontage maximiert die Überwachung in Räumen, während die flache Wandmontage den überwachten Bereich verengt.
• Vertikalwinkel: Leitet die ideale Installationshöhe. Ein zu hoch installierter Sensor könnte Bewegungen auf Bodenhöhe übersehen, während ein zu niedrig installierter Sensor möglicherweise Objekte in höheren Ebenen nicht erkennt.

3. Anpassung von Erfassungsbereichen

Einige Sensoren bieten Funktionen zur Anpassung von Erfassungsbereichen:

• Physische Maskierung: Klebestreifen oder benutzerdefinierte Abdeckungen können verwendet werden, um Teile der Fresnel-Linse zu blockieren und den Erfassungsbereich zu begrenzen.
• Schwenkbare Halterungen: Verstellbare Halterungen ermöglichen es Benutzern, den Sensor zu neigen und seinen vertikalen oder horizontalen Erfassungsbereich anzupassen.
• Ersetzbare Fresnel-Linsen: Das Ersetzen von Fresnel-Linsen kann den Erfassungsbereich ändern, wodurch der Sensor an verschiedene Szenarien angepasst werden kann.

Technische Details des Sensorwinkels

Komponenten, die den Sensorwinkel beeinflussen:

1. Fresnel-Linse:

• Eine segmentierte Linse, die Infrarotstrahlung auf den PIR-Sensor fokussiert.
• Bestimmt die Anzahl der Erfassungsbereiche und ihrer Winkelabdeckung.
• Designs variieren, um konische, zylindrische oder fächerförmige Erfassungsmuster zu erstellen.

2. PIR-Sensor:

• Erkennt Änderungen in der Infrarotstrahlung innerhalb seines Sichtfeldes.
• Arbeitet mit der Fresnel-Linse zusammen, um Bewegungen in elektrische Signale umzuwandeln.

3. Montagehöhe und -platzierung:

• Die Installationshöhe wirkt sich direkt auf den vertikalen Erfassungsbereich aus. Ein wandmontierter Sensor in 7 Fuß Höhe hat einen nach unten gerichteten Winkel, um Bewegungen nahe dem Boden zu erfassen.

4. Umweltfaktoren:

• Die Erfassungsgenauigkeit hängt von Temperaturunterschieden zwischen dem Objekt und dem Hintergrund ab.
• Physische Hindernisse innerhalb des Erfassungsbereichs, wie Wände oder Möbel, können tote Winkel erzeugen.

Anwendungen und Anwendungsfälle

Beispiel 1: Wildtierüberwachung

Eine Wildkamera, ausgestattet mit einem 90° horizontalen Winkel und einem 50° vertikalen Winkel, eignet sich ideal für die Überwachung von Wildtierpfaden. Diese Konfiguration minimiert falsche Auslöser durch irrelevante Bewegungen, wie das Schwingen von Ästen.

Beispiel 2: Heimsicherheit

Ein PIR-Sensor mit einem 120° horizontalen Winkel und einem 40° vertikalen Winkel wird in einem Flur installiert. Diese Einstellung stellt sicher, dass Bewegungen über den Flur effizient erkannt werden, während Bewegungen auf benachbarten Etagen oder in anderen Räumen ignoriert werden.

Beispiel 3: Bürobeleuchtung

Ein deckenmontierter PIR-Sensor mit einem 360° horizontalen Winkel bietet eine umfassende Überwachung in einem offenen Büro. Diese Platzierung stellt sicher, dass die Beleuchtung konsistent aktiviert wird, ohne eine Ecke des Raumes zu übersehen.

Beispiel 4: Parkplatzüberwachung

Ein PIR-Sensor mit einem 180° horizontalen Winkel und einem 60° vertikalen Winkel überwacht einen Parkplatz. Diese Einstellung stellt sicher, dass der Bereich umfassend abgedeckt wird, während falsche Alarme durch Objekte außerhalb des Parkplatzes minimiert werden.

Anpassen des Sensorwinkels

Techniken zur Anpassung von Horizontal- und Vertikalwinkeln:

1. Physische Maskierung:

• Verwenden Sie Klebestreifen oder benutzerdefinierte Abdeckungen, um Teile der Fresnel-Linse zu blockieren und den Erfassungsbereich zu begrenzen.
• Beispiel: Blockieren Sie den oberen Teil der Linse, um höhere Objekte auszuschließen.

2. Schwenkbare Halterungen:

• Wand- oder deckenmontierte Halterungen mit verstellbaren Klammern ermöglichen es Benutzern, den Sensor zu neigen und seinen vertikalen oder horizontalen Erfassungsbereich anzupassen.
• Beispiel: Neigen Sie einen Sensor nach unten, um sich auf bodennahe Bewegungen zu konzentrieren.

3. Ersetzen der Fresnel-Linse:

• Einige Sensoren erlauben das Ersetzen von Fresnel-Linsen, um den Erfassungsbereich zu ändern.
• Beispiel: Installieren Sie eine schmalwinklige Linse, um sich auf einen bestimmten Bereich zu konzentrieren, wie z.B. eine Tür oder einen Pfad.

Best Practices für die Verwendung von PIR-Sensoren basierend auf dem Sensorwinkel

1. Wählen Sie den richtigen Sensor:

• Große offene Räume: Verwenden Sie deckenmontierte PIR-Sensoren mit 360° horizontalen Winkeln.
• Korridore: Optieren Sie für schmalwinklige Sensoren, um Bewegungen in benachbarten Räumen zu vermeiden.

2. Vermeiden Sie tote Winkel:

• Passen Sie die Sensorhöhe und den Winkel an, um eine umfassende Überwachung ohne Lücken sicherzustellen.
• Überlappen Sie Sensoren in unregelmäßig geformten oder großen Bereichen für eine umfassende Überwachung.

3. Minimieren Sie falsche Alarme:

• Maskieren Sie Teile der Linse, die anfällig für Störungen sind, wie Bereiche mit häufiger irrelevanter Bewegung.
• Vermeiden Sie die Installation von Sensoren in der Nähe von Wärmequellen oder direktem Sonnenlicht.

4. Regelmäßige Wartung:

• Testen Sie regelmäßig den Erfassungsbereich des Sensors, um sicherzustellen, dass er den gewünschten Erfassungsbereichen entspricht.
• Kalibrieren oder passen Sie die Platzierung bei Bedarf nach Umweltänderungen an.

Schlussfolgerung

Der Sensorwinkel oder Erfassungsbereich ist ein grundlegender Aspekt der PIR-Sensorfunktionalität. Ein richtiges Verständnis und eine Anpassung dieser Winkel gewährleisten eine optimale Leistung, sei es für Wildtierüberwachung, Heimsicherheit oder Lichtautomatisierung. Durch die Auswahl des richtigen Erfassungsbereichs und die Anpassung des Überwachungsbereichs können Benutzer falsche Auslöser minimieren und eine zuverlässige, effiziente Funktion ihrer PIR-Sensoren erzielen.
